CADによる配線図作成

2017年06月28日 CADによる配線図作成

もう6月も終わりで、すっかり夏らしい気候になってきました

さて、今回は「電気製図」という授業を紹介しようと思います

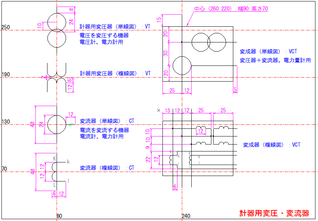

電気製図の授業はCAD(パソコンで図を描くためのソフト)を用いて工事用の施工図、配線図を作成していく実習になります。はじめは〇や◇などの単純な図形を作っていくだけですが、だんだんと難しくなり後半では以下のような電気の図記号などを作っていきます

キャプチャ2










これらの図の知識は電気工事士の筆記試験でもでてくる部分です。得手不得手はあるでしょうが、自分で描けるようになっておけばきっと自然と理解していけます。資格試験のため、そして社会で働くときのため、頑張っていきましょう
